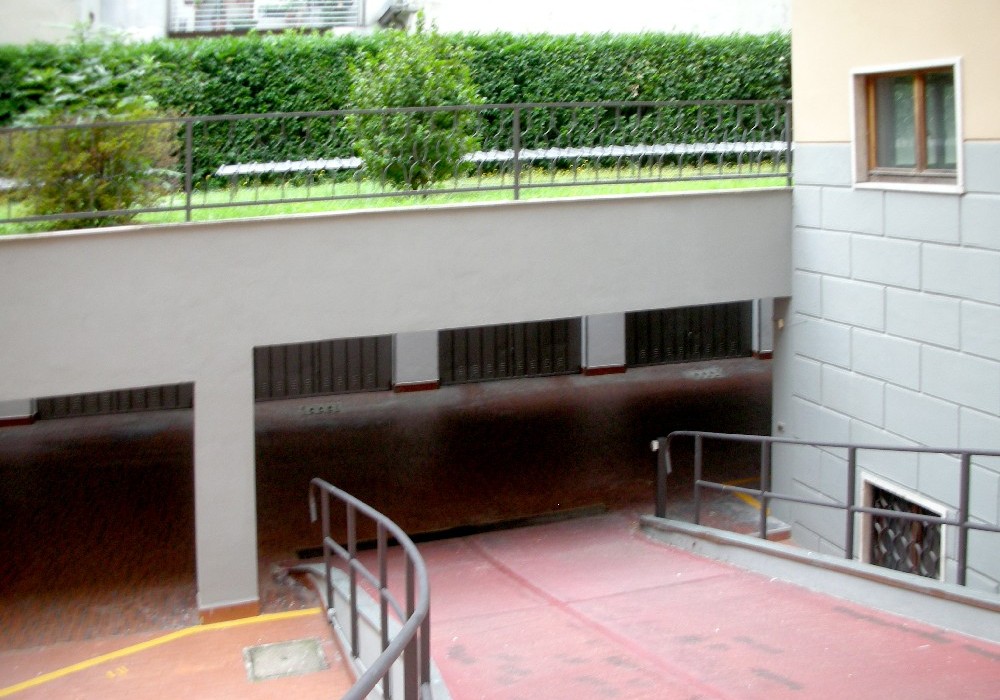

15B - L'ingresso ai posti auto dopo l'intervento

L’ingresso ai posti auto dopo l’intervento

Via Boccaccio 23 – Milano – 2009/2010
Per conto di Immobiliare BO 25 S.r.l.

Strutture in accoppiamento acciaio-calcestruzzo per il recupero a fini
abitativi del sottotetto e modifica di travi in c.a. esistenti per garantire
l’accesso ai posti auto interrati.







15A - ingresso ai posti auto prima dell'intervento

Ingresso ai posti auto prima dell’intervento





15D - Come C ma dopo il mascheramento

Modifica di una trave ribassata con aggiunta di profilati ad U



15E - Rinforzo delle travi rialzate del sottotetto; ferri al negativo

Rinforzo delle travi rialzate del sottotetto; ferri al negativo



15F - Completamento dell'armatura superiore della trave della foto E

Completamento dell’armatura superiore della trave della foto E



15G - Dopo il getto di completamento della trave E posa delle staffe per l'appoggio dei travetti

Dopo il getto di completamento della trave E posa delle staffe per l’appoggio dei travetti



15H - Dopo il placcaggio con resina epossidica  di ferri con funzione di staffa posa dei travetti in profilato d'acciaio

Dopo il placcaggio con resina epossidica di ferri con funzione di staffa posa dei travetti in profilato d’acciaio



15I - Completamento della trave con la posa di connettori bloccati da chiodi sparati e posadella lamiera grecata nervata e della rete elettrosaldata

Completamento della trave con la posa di connettori bloccati da chiodi sparati e posadella lamiera grecata nervata e della rete elettrosaldata



15L - completamento del solaio con il getto della cappa collaborante

Completamento del solaio con il getto della cappa collaborante



15M - dopo la demolizione della copertura inclinata in laterocemento la ricostruzione dei pilastri in c.a.

dopo la demolizione della copertura inclinata in laterocemento la ricostruzione dei pilastri in c.a.



15O - Posa della lamiera grecata bugnata e getto di completamento del solaio di copertura

Posa della lamiera grecata bugnata e getto di completamento del solaio di copertura



15N - Ricostruzione della struttura della copertura con capriate sagomate e travetti in acciaio



15P - Indagine non distruttiva del calcestruzzo con la sonda di Windsor

Indagine non distruttiva del calcestruzzo con la sonda di Windsor



15Q - Come P ma con prova di pool-out

Dettaglio prova di pool-out



15R - Prova di carico per il collaudo del nuovo solaio di calpestio del sottotetto

Prova di carico per il collaudo del nuovo solaio di calpestio del sottotetto
